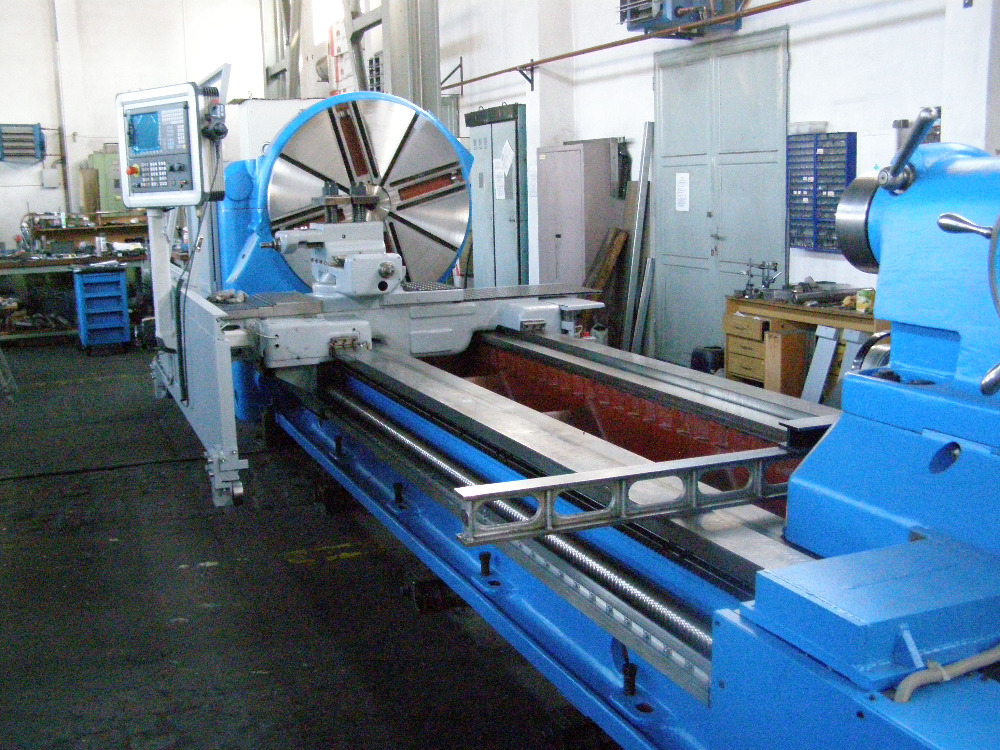

CNC soustruh
ŠKODA SRM 125 / 4000

Univerzální hrotový soustruh po komplexní modernizaci mechanické i elektrické části, s CNC řízením Siemens Sinumerik 828D a pohony Sinamics. Připraven na kusovou i maloseriovou přesnou výrobu obrobků do hmotnosti 14 tun.

Ø 1 250 mm nad ložem4 000 mm mezi hrotyObrobek do 14 tSiemens Sinumerik 828DOdměřování Heidenhain

Typový štítek · ŠKODA SRM 125/4000400 V / 50 Hz · CE

Točný Ø nad ložem

1 250 mm

Mezi hroty

4 000 mm

Hmotnost obrobku

14 000 kg

Krouticí moment

34 000 Nm

Soustruh ŠKODA SRM 125/4000 je robustní univerzální stroj pro těžké obrábění rotačních dílů. Po modernizaci spojuje osvědčenou tuhou konstrukci s moderním CNC řízením Siemens, takže na jednom stroji zvládnete hrubování i přesné dokončovací operace.

Provedení stroje umožňuje kusovou i maloseriovou výrobu — hrubovací i přesné dokončovací práce, soustružení závitů, kuželů, vnitřních i vnějších rádiusů a tvarových rotačních obrobků v CNC režimu. Řídicí systém podporuje řezání závitů a soustružení s konstantní řeznou rychlostí.

01 Klíčové přednosti

Moderní řízení Siemens

CNC Sinumerik 828D s pohony Sinamics, hlavní motor 1PH7 o výkonu 39 kW s plynulou regulací otáček v každém mechanickém stupni.

Přesnost Heidenhain

Absolutní odměřování polohy nástroje pravítky Heidenhain LC 185 a LC 495 v obou osách pro opakovatelnou přesnost.

Kompletní modernizace

Přebroušené vodicí plochy lože, kuličkové šrouby, nová ložiska vřetena, nová elektroinstalace a rozvaděč Rittal IP 54 s klimatizací.

02 Co stroj zvládne

• Obrobky do hmotnosti 14 000 kg a průměru 1 250 mm nad ložem
• Délka mezi hroty až 4 000 mm
• Soustružení závitů, kuželů a rádiusů v CNC
• Konstantní řezná rychlost pro čisté dokončení
• 3 mechanické stupně s plynulou regulací otáček
• Krouticí moment až 34 000 Nm
• Podepření obrobku dvěma lunetami
• Ruční kolečko (režim JOG) pro seřizování a ustavení

03 Rozsah modernizace

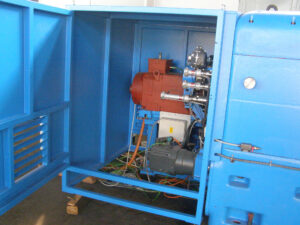

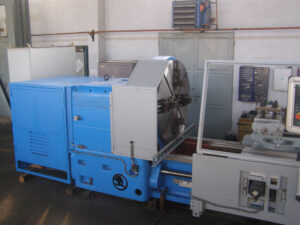

Vřeteník: nová valivá ložiska uložení vřetena i převodové skříně, nové vytrubkování mazání a mazací agregát, nová elektroinstalace. Řazení tří mechanických stupňů hydraulickými válci Hänchen, havarijní brzda s hydraulickým odbrzděním a kontrolou koncovými spínači. Hlavní motor je přes stálý převod 1 : 3 ozubeným řemenem napojen na vstupní hřídel pohonné skříně.

Lože: vodicí plochy pro suport i koníka přebroušeny a zkontrolovány dle protokolu přesnosti ŠKODA horizontálně i vertikálně. Kuličkový šroub osy Z uložen v ložiscích typu ZARN, nová elektroinstalace, absolutní odměřování Heidenhain.

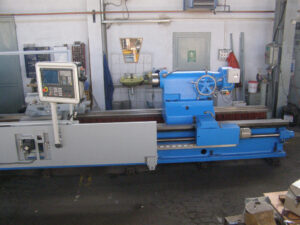

Suport: vodicí plochy obloženy materiálem BIPLAST V a nalícovány, nový agregát mazání, zakrytý nosič kabelů, ochranný kryt s bezpečnostním zámkem a ramenem pro ovládací panel.

Koník: vodicí plochy obloženy bronzem a nalícovány souose s vřetenem, měření upínacího tlaku na hrot tenzometrickým snímačem v pinole se zobrazením na jednotce koníka, strojní přestavování po loži s pojistnou spojkou a brzdou.

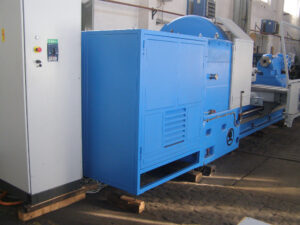

Elektro a lak: kompletně nová elektrovýzbroj i kabeláž, rozvaděč Rittal v provedení IP 54 s klimatizací, ovládací panel s 10″ monitorem Siemens. Lak dvousložkovou PUR barvou v odstínech RAL — kombinace modrá a šedá.

04 Technické parametry

Parametr	Hodnota
Pracovní rozsah
Max. točný průměr nad ložem	1 250 mm
Max. točný průměr nad suportem	900 mm
Max. vzdálenost mezi hroty	4 000 mm
Max. hmotnost obrobku	14 000 kg
Min. točný průměr	200 mm
Výška hrotu nad ložem	630 mm
Lože
Výška lože	620 mm
Šířka lože	1 100 mm
Vřeteník
Počet rychlostních stupňů (plynulá regulace)	3
Rozsah otáček vřetena	1,4 – 350 min⁻¹
Hlavní pohon vřetena	Siemens 1PH7 · 39 kW
Stálý předřazený převod	1 : 3
Max. krouticí moment	34 000 Nm
Max. průměr obrobku v čelistech	1 030 mm
Kužel ve středu vřetena	80 · 1:10
Suport
Posuvová rychlost osa Z / X	2 000 mm/min
Rychloposuv osa Z	6 000 mm/min
Rychloposuv osa X	3 000 mm/min
Servomotor osy Z	Siemens 1FK7 101 · 27 Nm
Servomotor osy X	Siemens 1FK7 060 · 6 Nm
Max. průřez řezného nástroje	70 × 70 mm
Max. průřez nástroje (otočná hlava)	50 × 50 mm
Koník
Výsuv pinoly	200 mm
Hrot koníka	80 · 1:10
Rychlost posuvu koníka	2 000 mm/min
Řízení a vybavení
CNC řídicí systém	Siemens Sinumerik 828D
Pohony	Siemens Sinamics
Odměřování polohy	Heidenhain LC 185 / LC 495 (absolutní)
Rozvaděč	Rittal IP 54 s klimatizací
Ovládací panel	Monitor Siemens 10″
Napájení	400 V / 50 Hz
Shoda	CE

05 Příslušenství a bezpečnost

Součástí stroje jsou 2 ks lunet pro podepření obrobku při obrábění bez kmitů a vibrací. Upínání obrobku je ruční do čtyřčelisťové lícní desky vřetena. Pohyblivé a rotující části pohonného mechanizmu jsou zakryty pevným krytem se vstupními dveřmi a bezpečnostním zámkem — při otevřených dveřích je stroj přepnut do režimu seřizování a diagnostiky s omezením rychlosti posuvů i otáček vřetena.

Místa, která je možné považovat za nebezpečná, jsou přístupná pouze s nástrojem. Stroj splňuje bezpečnostní předpisy a požadavky pro označení shody CE.

Cena na vyžádání

Máte zájem o tento soustruh nebo potřebujete doplňující technické informace? Ozvěte se nám — rádi připravíme nezávaznou nabídku a domluvíme prohlídku stroje.

▸ Cena stroje: na vyžádání

Nezávazně poptat cenu Další stroje v nabídce

Uvedené parametry vycházejí z technické dokumentace stroje.
