Nabízíme k prodeji laser TRUMPF TruLaser Tube 5000

  • rok výroby 2010

Technické údaje:
Síť: 400V/50HZ
Výkon laseru: 3200 W
Jmenovitý příkon: 72 kVA
Ovládací napětí: 24V =
Potřebné jištění: 3x125A
Přípojka stlač.vzduchu: 7-10 bar
Přípojka dusíku N2: 30 bar
Přípojka kyslíku O2: 16 bar
Pohony: digitální třífázové servomotory (bezúdržbové)
Trumpf CNC zařízení: Siemens Sinumerik 840D, platforma PC s Windows

Rozměry obrobku:
Délka výstupního materiálu při manuálním nakládání: >141mm (max délka opracování 7707mm)
Délka výstupního materiálu při automatickém nakládání: 3000 – 6500mm
Min délka zbývajícího profilu: 141mm
Průřez

  • kulatý: Ø 20mm – Ø 150mm
  • čtvercový: 20x20mm – 120x120mm
  • obdélníkový: 20x20mm – max. průměr obvodové kružnice Ø 150mm
    Hmotnosti obrobku:
    Max hmotnost (výstupní materiál v lůžku stroje): 120kg
    Max hmotnost (hotový díl ve výstup.stanici): 20kg
    Max hmotnost svazku: 4000kg

Stroj je stále aktivně používán, pravidelný originál.servis Trumpf.

TruLaser Tube 5000 fiber využívá potenciálu pevnolátkového laseru jako žádný jiný stroj. Pro vás coby uživatele to znamená krátkou dobu obrábění s velkou šířkou pásma u nejrůznějších trubek a profilů. Nejnovější verze stroje přesvědčí ještě více: je ještě produktivnější, obrábí ještě těžší trubky a řeže s vyšším výkonem laseru silnější materiál. Přesvědčte se sami!

Silně redukované časy

Díky RapidCut jsou vysoké posuvy pevnolátkového laseru patrné již u malých obrysů.

Optimální přístup ke stroji

TruLaser Tube 5000 fiber je díky svému otevřenému konceptu optimálně přístupný.

Upínání bez přípravy

Díky upínací technice TruLaser Tube 5000 fiber zpracováváte trubky v celém rozsahu upínání bez nutnosti seřizování stroje.

Optimální výsledek řezání

Pevnolátkový laser TruDisk a vysoce kvalitní data řezání umožňují optimální výsledky.

Vysoce kvalitní šikmé řezy

Volitelné vybavení pro šikmé řezy umožňuje provádění vysoce kvalitních šikmých řezů do 45°.

Vysoká procesní spolehlivost

Během kompletního opracování zajišťuje moderní senzorika hladké procesy.

Integrace následných procesů

Ubere Vám další pracovní krok: TruLaser Tube 5000 fiber vyrábí závity.

Vyšší flexibilita

Rozšíření obalového obvodu poskytuje u kruhových a obdélníkových trubek více volného prostoru pro obrábění.

Vyrovná každou trubku zcela správně na stroji: SeamLine Tube identifikuje svary nebo značky, a oskenuje volitelně také vnitřní stranu trubky.

Výkonný víceúčelový stroj

Nakládejte a vykládejte rychle a jednoduše surový materiál díky nejlépe přístupnému strojovému designu.

Vyrábí závity rychle a snadno: TruLaser Tube 5000 fiber má tuto funkci přímo integrovanou.

Vyrovná každou trubku zcela správně na stroji: SeamLine Tube identifikuje svary nebo značky, a oskenuje volitelně také vnitřní stranu trubky.

Výkonný víceúčelový stroj

Ideální přístup díky inteligentnímu konceptu ochranného krytu paprsku

TruLaser Tube 5000 fiber, upínací čelisti

Samostředicí upínací čelisti

Upínací čelisti šetrné k materiálu polohuje a přidržuje vaše trubky. Samostředicí upínací technika s permanentní kontrolou senzory se přizpůsobí jakékoliv geometrii trubek. Tak profitujete z vysoké přesnosti zhotovení.

TruLaser Tube 5000 fiber, výkonný víceúčelový stroj pro opracování trubek

Šikmý řez

TruLaser Tube 5000 fiber provádí šikmé řezy do 45 stupňů.

TruLaser Tube 5000 fiber, RapidCut

RapidCut

Díky RapidCut jsou vysoké posuvy pevnolátkového laseru patrné již u malých obrysů. Především u tenkých materiálů to znamená enormní zvýšení produktivity pro vaši výrobu.

csm MS options technology package tapping a654fd66af e22d6d4ad1

Technologický balíček pro výrobu závitů

S novým technologickým balíčkem pro výrobu závitů lze do stroje integrovat dodatečné obráběcí procesy, jako např. termální vrtání, tvarování závitů a vrtání spirálovým vrtákem. Díky automatizaci profitujete z menší manipulace s díly a nižší chybovosti.

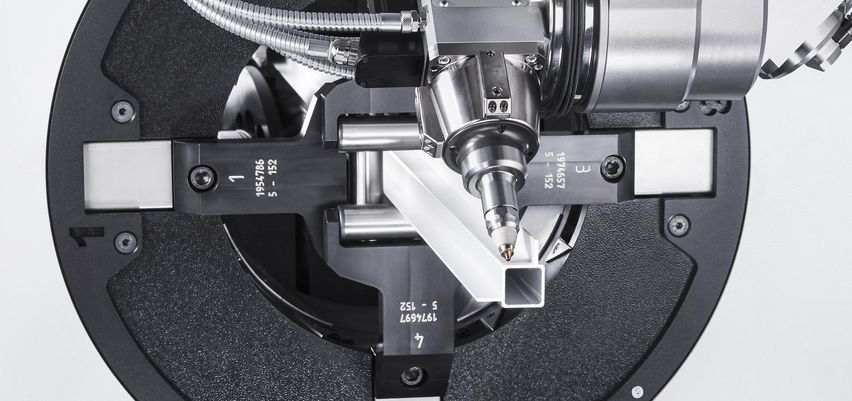

Speciální profily

Speciální profily

Produktivně a hospodárně – tak řeže TruLaser Tube 5000 fiber velké množství speciálních profilů.

csm TruLaser Tube 7000 fiber step roller 7c9e304d84 da16041035

Automatické stupňovité kladky

Stupňovité kladky, které podepírají a zároveň bočně vedou trubky, se automaticky nastavují na různé průměry.
