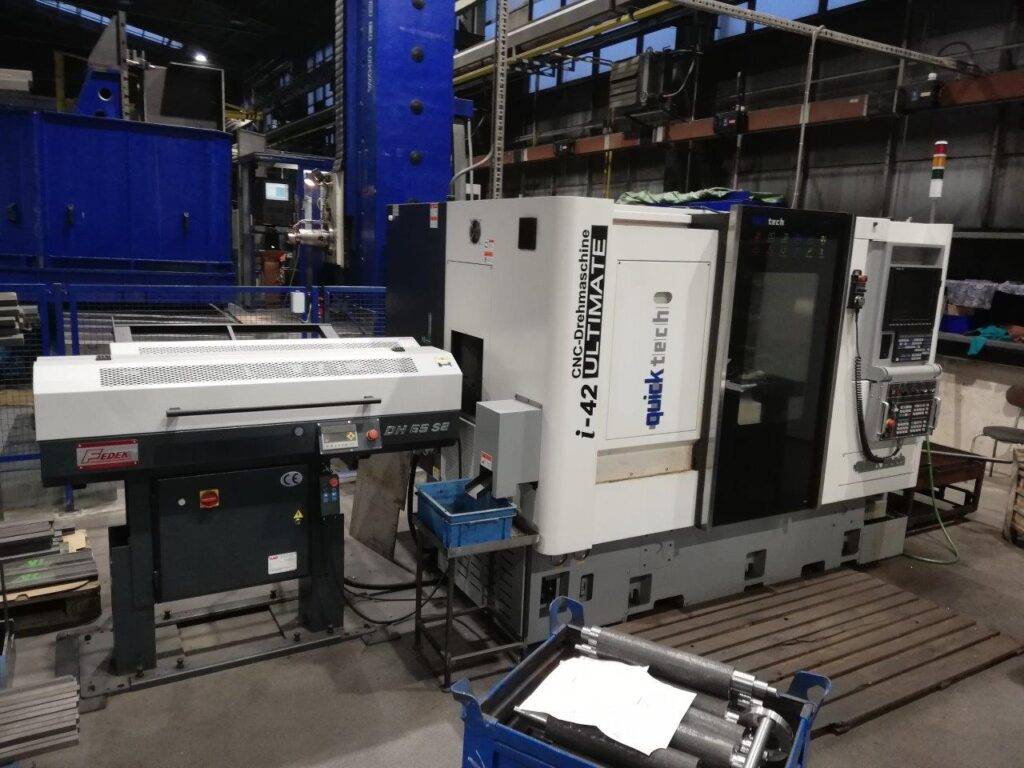

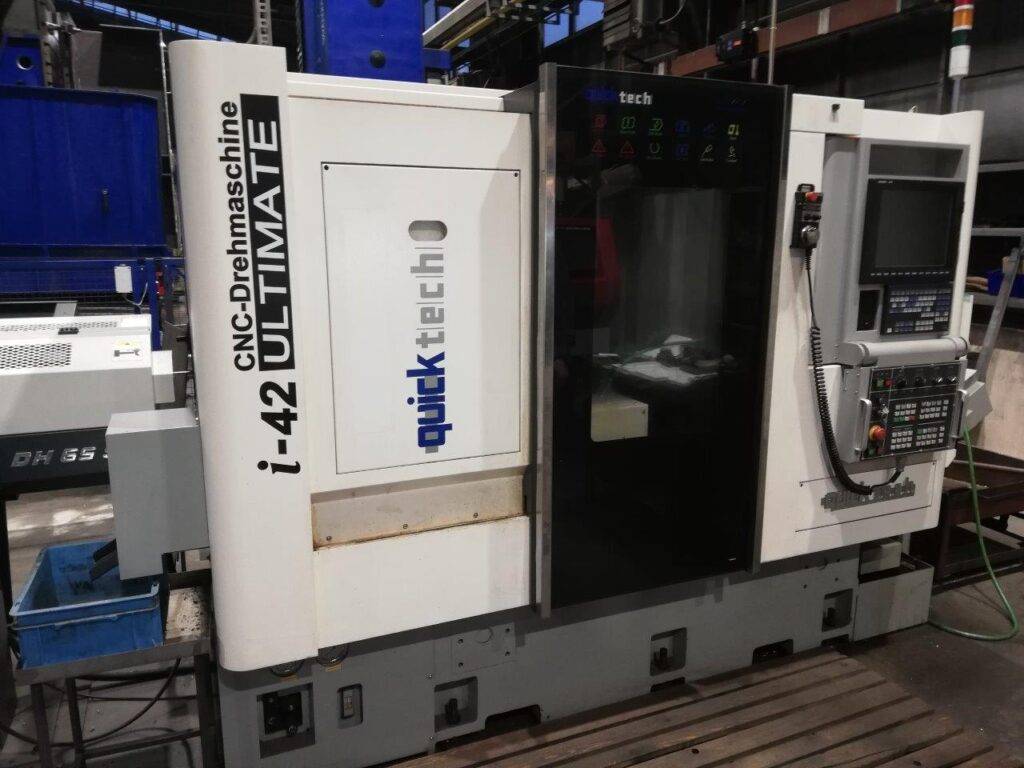

Třinácti osý CNC soustruh 1-42U s osou B v hlavní nástrojové hlavě

Třinácti osý CNC soustruh 1-42U s osou B v hlavní nástrojové hlavě

počet odpracovaných hodin 4000

Řídící systém:
Mitsubishi M720

Hlavní vřeteno: o maximální průměr tyče 42 mm
maximální délka obrábění 250.0 mm
kleština upínání na vřeteni ‚ konec vřetene A2-5 A2-6 otáčky vřetene 6000 ot/min výkon vřetene 7,5 kW (1 1 kW options) C 0.001

Nástrojová hlava (hlavní vřeteno) — sdružený typ:
počet nástroiü 6 vnějších, 5 vnitřních
velikost upínacího nástroje 20.0 x 20.0 mm
maximální vnitřní nástroje ER20/20.0 mm
indexace do pozice nástroje 0.3 vteřiny
čas výměny nástroje (řez,řez) 0,6 vteřiny

Naháněné nástroje (hlavní):
osa B s 12 naháněnými nístroji výkon naháněných nástrojů Mitsubishi AC Servo kW 0
otáčky naháněných nástrojů 4000 rpm max. velikost naháněných nástrojů ER-20

Protivřeteno: maximální průměr tyče 42 mm
‚ maximální délka obrábění 100.0 mm kleština Upínání na vřeteni KK5-173E-42BX konec vřetene A2-5
‚ vrtání vřetene 30.0 mm

otáčky protivřetene 4000 ot/min výkon protivřetene 3,7 kW 0,001
Nástrojová hlava (protivřeteno) — sdružený typ:
‚ počet nástrojů 5 vnějších, 9 vnitřních indexace od pozice nástroje 0,3 vteřiny
čas výměny nástroje (řez, řez) 0,6 vteřiny
velikost upínacího nástroje 20.0 x 20.0 mm maximální vnitřní nástroj ER20/20.0 mm
Naháněné nástroje (proti):
počet naháněných nástroiö 6 (3 axiální, 3 radiální)
výkon naháněných nástrojů Mitsubishi AC Servo 1,5 kW
otčáky naháněných nástrojů 4000 rpm max. velikost naháněných nástrojů ER-20
Pojezdy:
osa X 150,0 mm
osa Y 385.0 mm Z 250.0 mm
B 3600 osa XI 400.0 mm • osa YI 400.0 mm
ZI 300.0 mm servo motor osy X Mitsubishi AC Servo 1,5 kW servo motor ‚osy Y Mitsubishi AC Servo 1,5 kW servo motor osy Z Mistubishi AC Servo 1,5 kW • servo motor osy XI Mistubishi AC Servo 1,5 kW
servo motor osy YI Mitsubishi AC Servo 1,5 kW ‚ servo motor osy ZI Mitsubishi AC servo 1,5 kW

Hydraulický systém:
hydraulický motor 0,75 kW max. tlak 50 kg/cm3

Blíže se můžete s tímto stroiem seznámit pomocí videa na níže uvedených odkazech:
https://www.youtube.com/watch?v=W9V0aK0spas
https://www.youtube.com/watch?v=bcf5J4zsJVE
