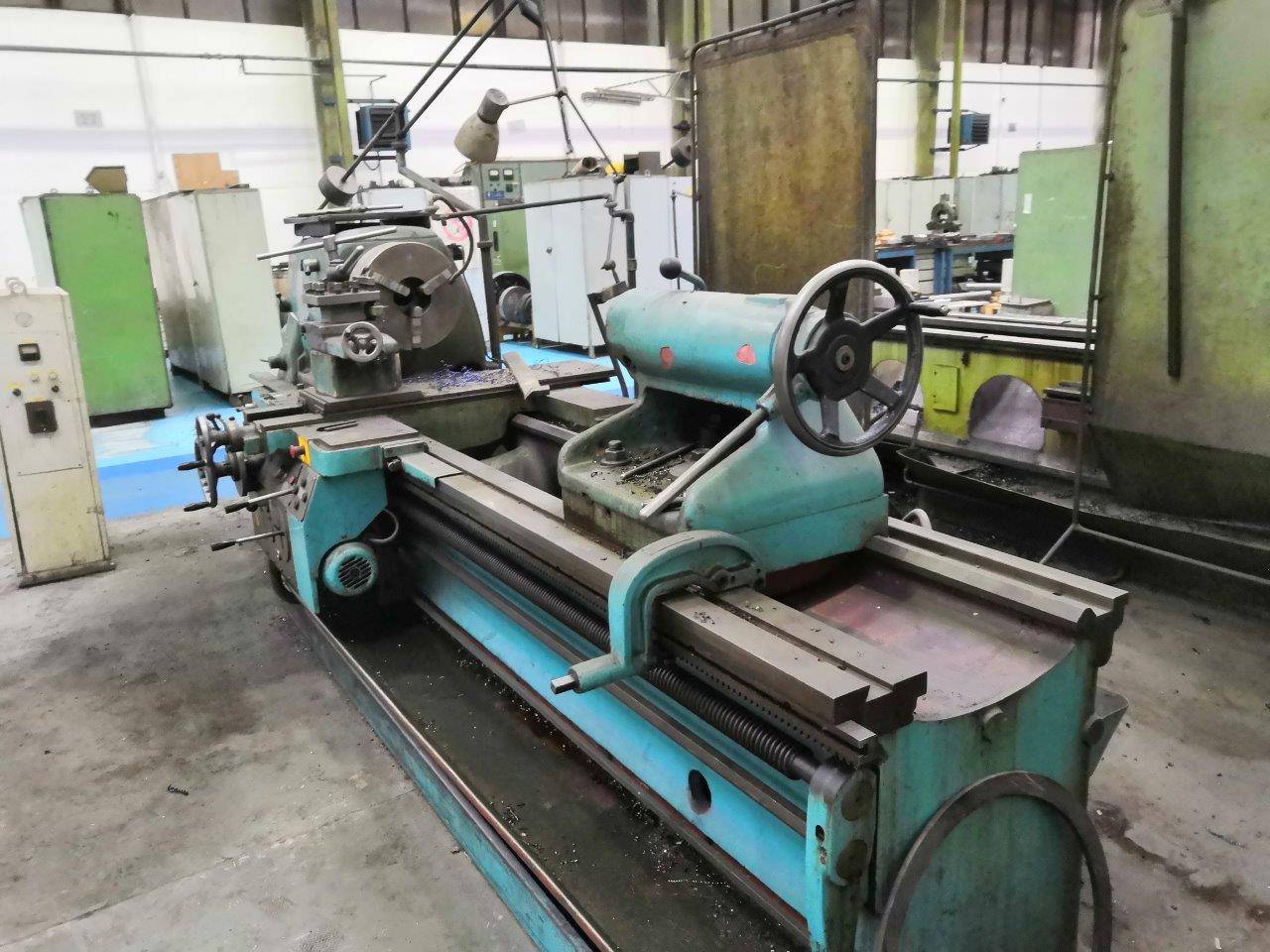

Soustruh SU 90

1 5

oběžný průměr nad ložem mm 900
vzdálenost hrotů mm 2750
oběžný průměr nad suportem mm 585
vrtání vřetena mm 70
kužel ve vřetenu 1:20 mm 80
šířka lože mm 698
průměr lícní desky mm 920
průměr sklíčidla mm 410
otáčky vřetena: stupňů 32 rozsah otáček:
I. řada ot/min 6-280
II. řada ot/min 8-375
III. řada ot/min 10.6-500
IV. řada ot/min 14-670
V. řada ot/min 19-900
posuvy- počet:
podélné v rozsahu mm/ot 0.068-6
příčné v rozsahu mm/ot 0.026-2.3
rychlý posuv: podélný m/min 5
příčný m/min 1
závity: 48 metrických,
stoupání mm 0.219-48 48
Whitwortových záv/1″ 3 1/2-192 48 modulových,
modul 0.054-12 36 Diametral Pitch DP 3 1/2-192
elektromotor pro pohon stroje:
otáčky ot/min 1420-710
výkon kW 17/10
půdorysná plocha stroje: šířka mm 1437 délka mm 5402 váha stroje s norm. přísluš. kg 6000
Výrobce: TOS
