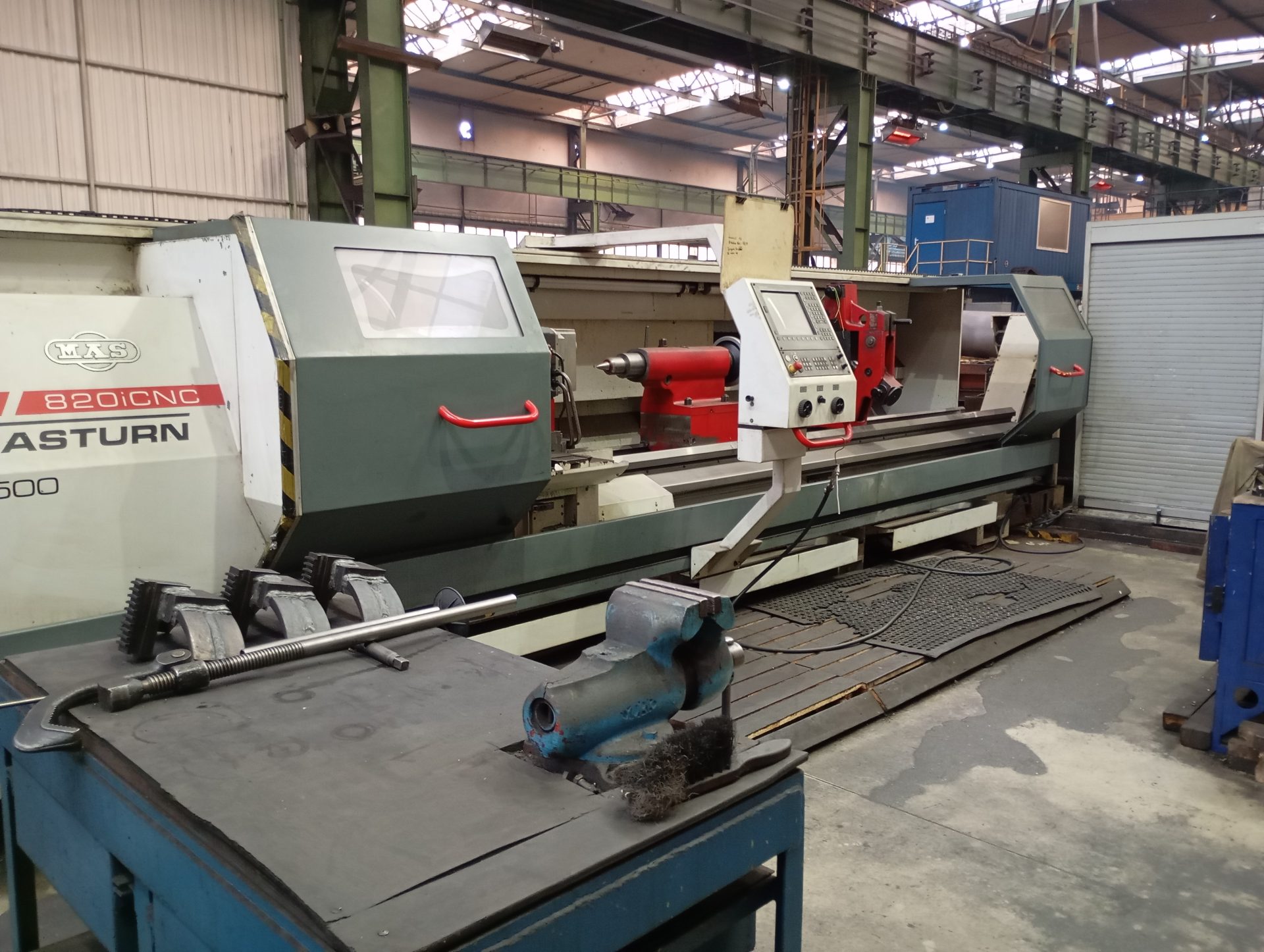

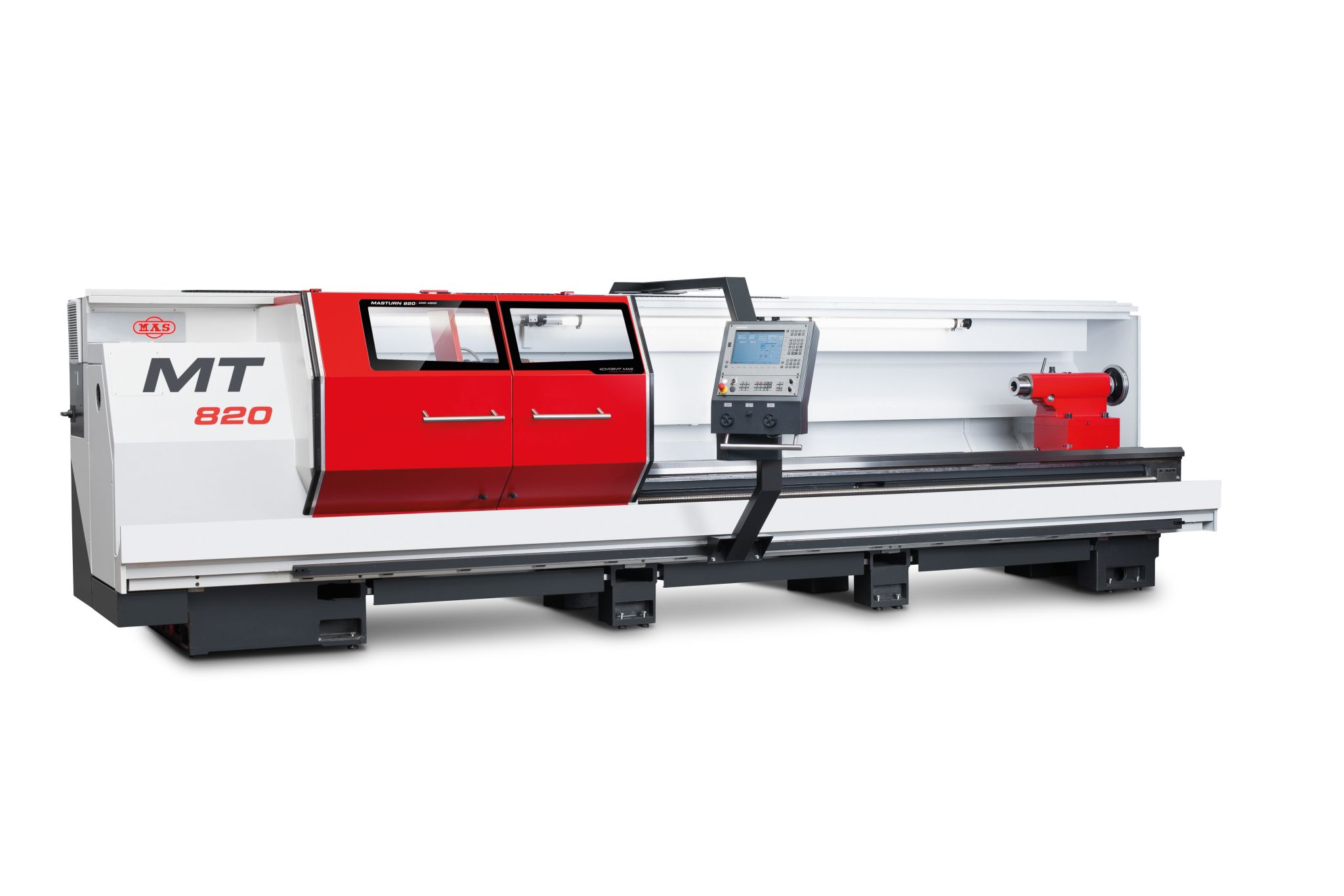

MASTURN 820i – 4500 – Výkonný soustruh pro náročné aplikace

MASTURN 820i – 4500 je robustní a spolehlivý stroj určený pro přesné obrábění velkých obrobků. Díky modernímu řídicímu systému Heidenhain Manualplus a širokému pracovnímu rozsahu je ideální volbou pro náročné průmyslové aplikace.

Klíčové parametry:

  • Oběžný průměr nad ložem: 820 mm
  • Oběžný průměr nad příčným suportem: 530 mm
  • Maximální obráběný průměr: 720 mm
  • Vzdálenost hrotů: 4 500 mm
  • Maximální hmotnost obrobku:
    • Letmo: 1 000 kg
    • Koník + 1 luneta: 3 000 kg

Výkonné vřeteno pro efektivní obrábění:

  • Přední konec vřetena: B11 (DIN 55027)
  • Vrtání vřetena: 128 mm
  • Rozsah otáček: 0 – 1 800 ot/min (dvoustupňová převodovka)
    1. stupeň: 0 – 400 ot/min
    1. stupeň: 20 – 1 800 ot/min
  • Max. krouticí moment:
    1. stupeň: 2 150 Nm
    1. stupeň: 430 Nm

Přesné a rychlé pohyby v osách X a Z:

  • Osa X:
    • Zdvih: 370 mm
    • Rychloposuv: 10 m/min
  • Osa Z:
    •  4 500 mm
    • Rychloposuv: 10 m/min

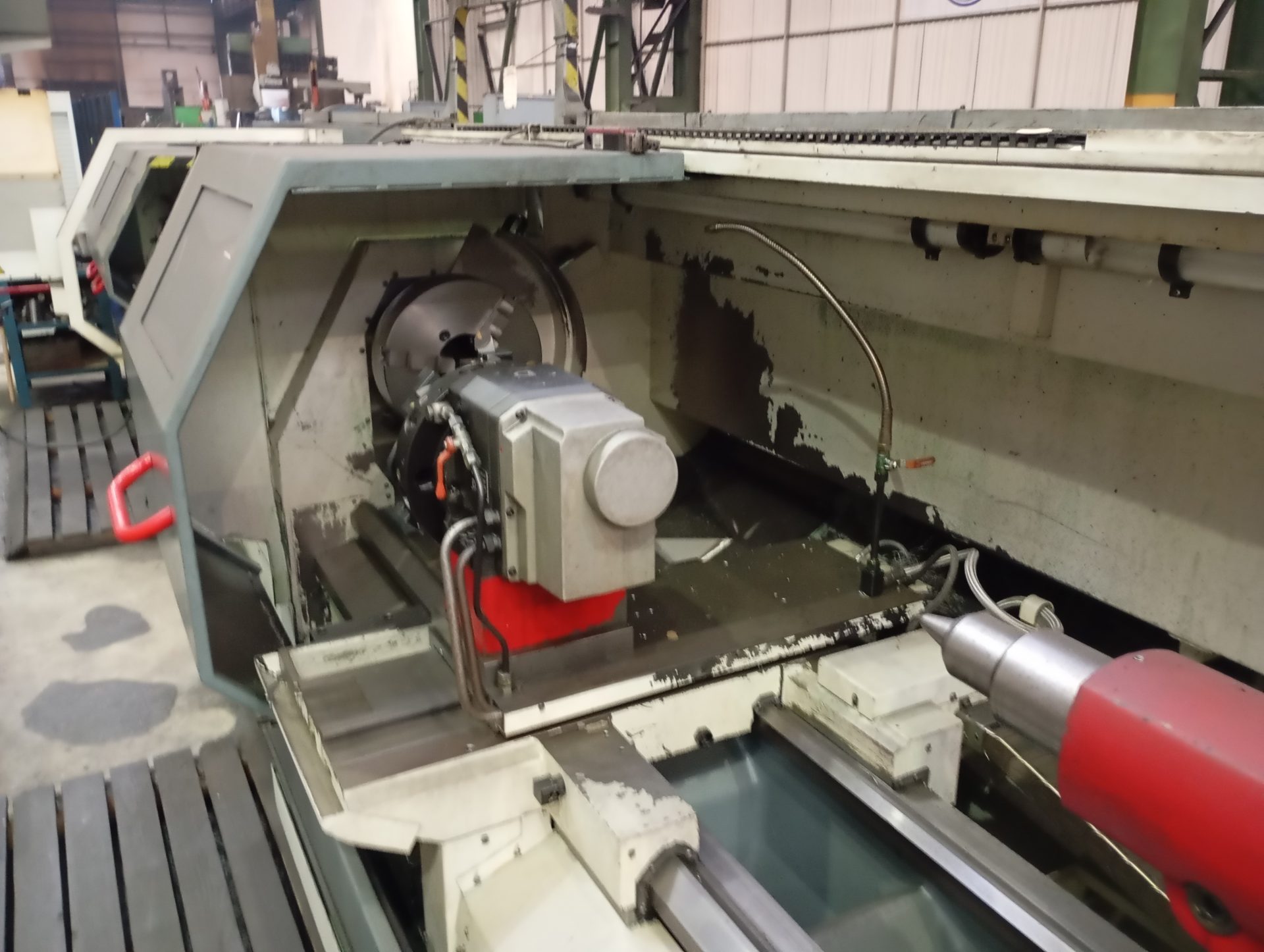

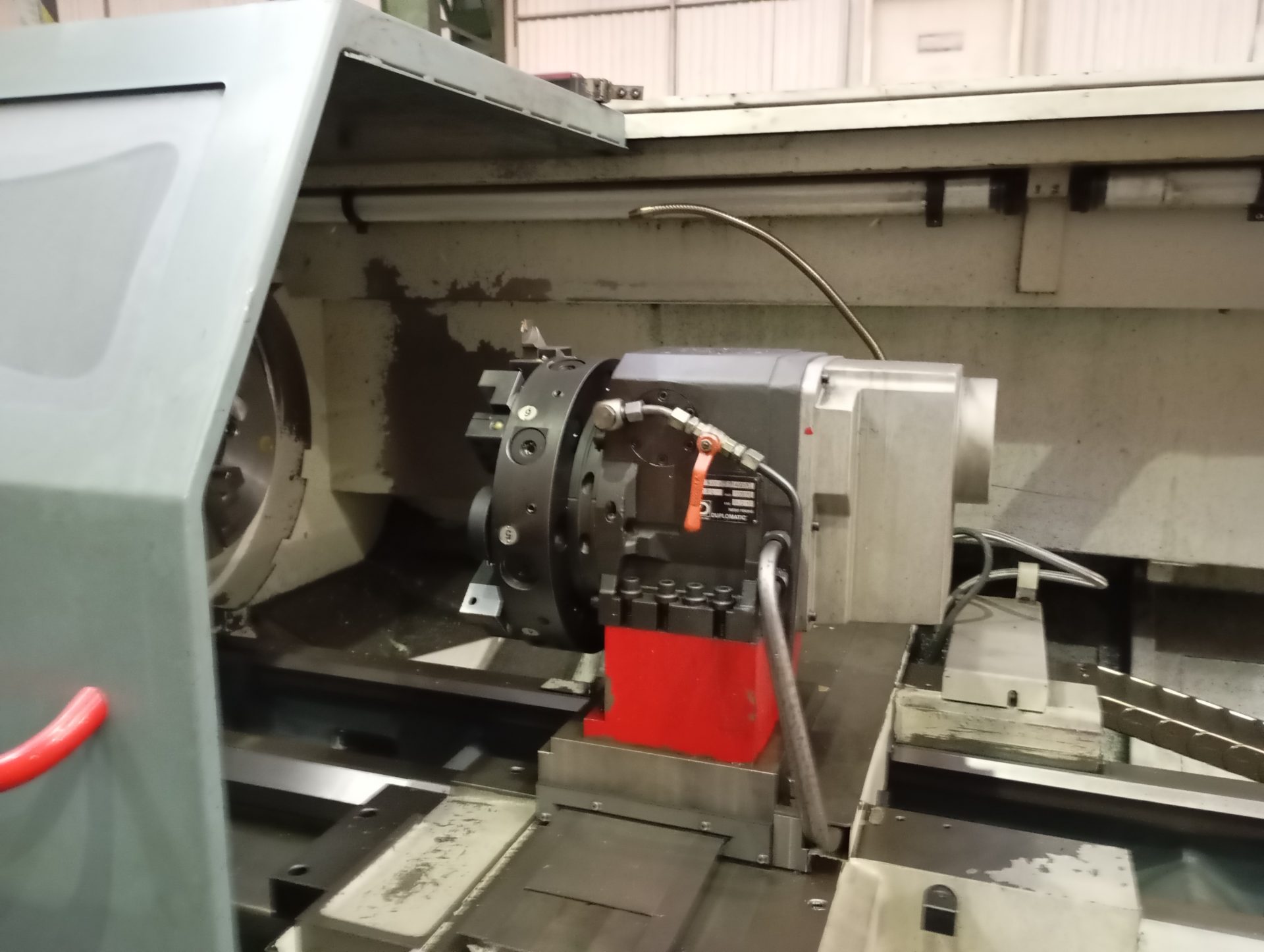

hlava a koník:

  • Max. průřez nože: 25 × 25 mm / 40 × 40 mm

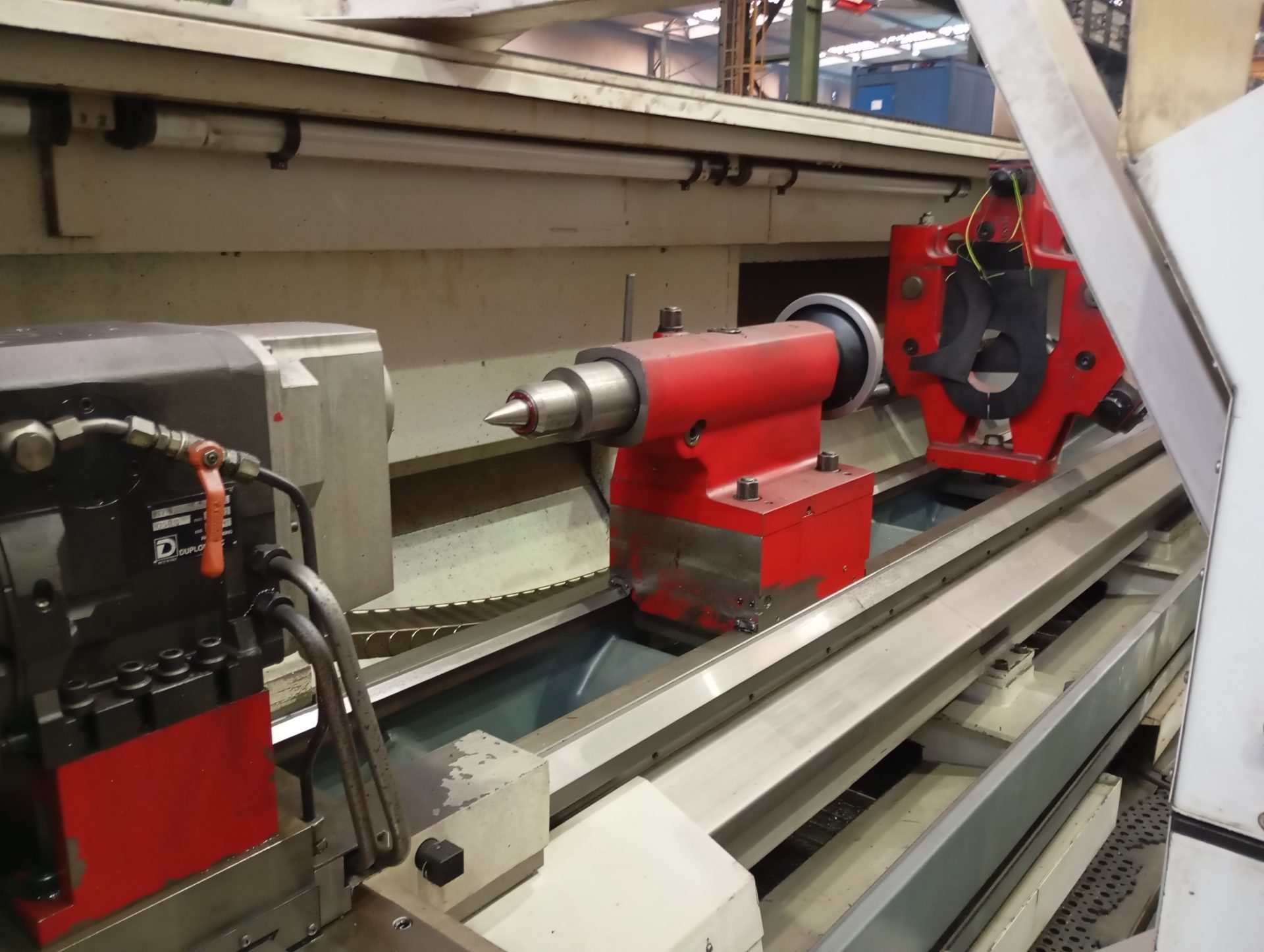

  • Koník:
    • Průměr pinoly: 115 mm
    • Zdvih pinoly: 225 mm
    • Kužel dutiny v pinole: Morse 6

Úsporný provoz a kompaktní rozměry:

  • Maximální celkový příkon stroje: 10 kVA / 7,5 kVA / 10 kVA
  • Rozměry stroje: 6 000 × 2 055 × 1 863 mm
  • Hmotnost: 6 500 kg

Díky své robustní konstrukci a modernímu řízení je MASTURN 820i – 4500 vynikající volbou pro efektivní a přesné obrábění velkých součástí.

Máte zájem? Kontaktujte nás pro více informací!
