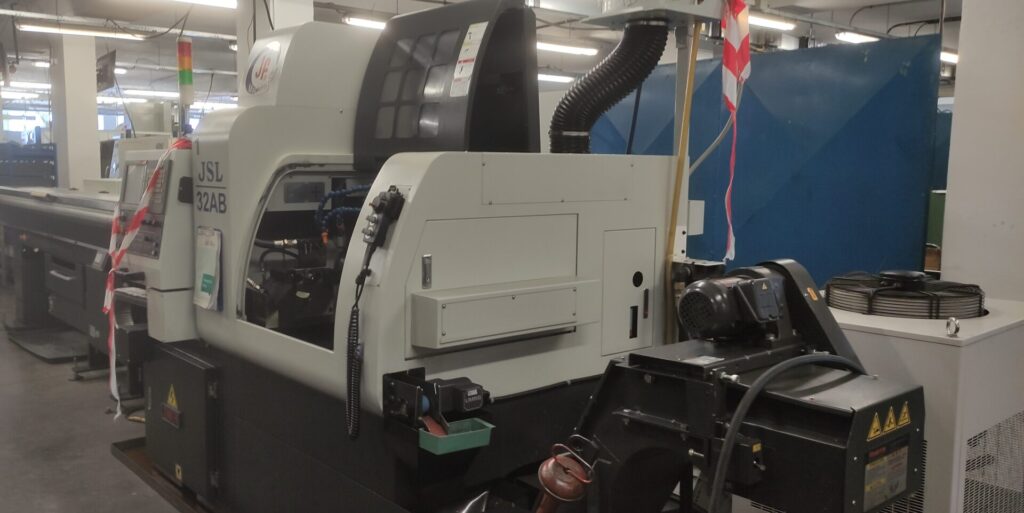

K prodeji CNC dlouhotočný automat JSL 32 AB
Nabízíme moderní CNC dlouhotočný automat JSL 32 AB, rok výroby 2018. Tento stroj je ideální volbou pro precizní a efektivní obrábění s maximálním průměrem soustružení v rozmezí 26–42 mm.
Technické parametry:
- Počet os: 7 os (X1, Y1, Z1, X2, Z2, C1, C2), které se mohou pohybovat současně, což umožňuje rychlejší a efektivnější obrábění.
- Hlavní a protivřeteno: Podporuje pohyb osy C pro přesné polohování.
- Funkce nástrojového systému: Díky nástrojovému systému na protivřetenu můžete využít excentrické vrtání, frézování a drážkování.
- Boční vrtání: Možnost zařadit boční vrtání jako poslední operaci zvyšuje flexibilitu v obrábění.
Tento CNC stroj je skvělou investicí pro každého, kdo hledá spolehlivý dlouhotočný automat pro náročné výrobní úkoly.
Obsah
JSL – 26AB/32AB/42AB
| Parametr | Jednotky | 26AB | 32AB | 42AB |
| Max. soustružený průměr (hl. vřeteno) | mm | 26 | 32 | 42 |
| Max. soustružený průměr (protivřeteno) | mm | 26 | 32 | 42 |
| Maximální soustružená délka | mm | 220 | 220 | 220 |
| Maximální soustružená délka (vodící pouzdro) | mm | 200 | 200 | 200 |
| Max. soustružená délka (bez vodícího pouzdra) | mm | 65 | 80 | 80 |
| Max. vrtání (hl. vřeteno) | mm | 13 | 13 | 13 |
| Max. vrtání (protivřeteno) | mm | 13 | 13 | 13 |
| Max. závitování (hl. vřeteno) | M10 | M10 | M10 | |
| Max. závitování (protivřeteno) | M10 | M10 | M10 | |
| Max. boční vrtání | mm | 10 | 10 | 10 |
| Max. boční závitování | M8 | M8 | M8 | |
| Počet pozic pro vnější soustr. | počet | 6 / 5 (Typ 42) | ||
| Počet pozic pro vnitřní soustr. | počet | 5 | 5 | 5 |
| Počet pozic pro boční vrtání | počet | 4 (+1) | 4 (+1) | 4 (+1) |
| Počet čelních držáků nást. (protivřeteno) | počet | 4 | 4 | 4 |
| Velikost nástrojů | mm | 16 x 16 x 95 – 155 / 20 x 20 x 95 – 155 (Typ 42) | ||
| Počet řízených os | 7 | 7 | 7 | |
| Vrtání vřetene | mm | 40 | 45 | 55 |
| Otáčky hl. vřetene | ot./min | 200 – 7000 / 200 – 6000 (Typ 42) | ||
| Rychloposuv X / Z | m/min | 24 | 24 | 24 |
| Motor hlavního vřetena | kw | 7,5 | 7,5 | 7,5 |
| Motor protivřetena | kw | 7,5 | 7,5 | 7,5 |
| X1 / Z1 motory os | kw | 1,4 | 1,4 | 1,4 |
| Y motor osy | kw | 0,75 | 0,75 | 0,75 |
| Motor pro boční vrtání | kw | 1,4 | 1,4 | 1,4 |
| Motor pro konečné vrtání | kw | 0,75 | 0,75 | 0,75 |
| X2 / Z2 motory os | kw | 0,75 / 0,75 | 0,75 / 0,75 | 0,75 / 0,75 |
| Motor chlazení | kw | 2,3 | 2,3 | 2,3 |
| Rozměry stroje | mm | 2865 x 1625 x 2045 | ||
| Váha | kg | 3700 | 3700 | 3700 |
