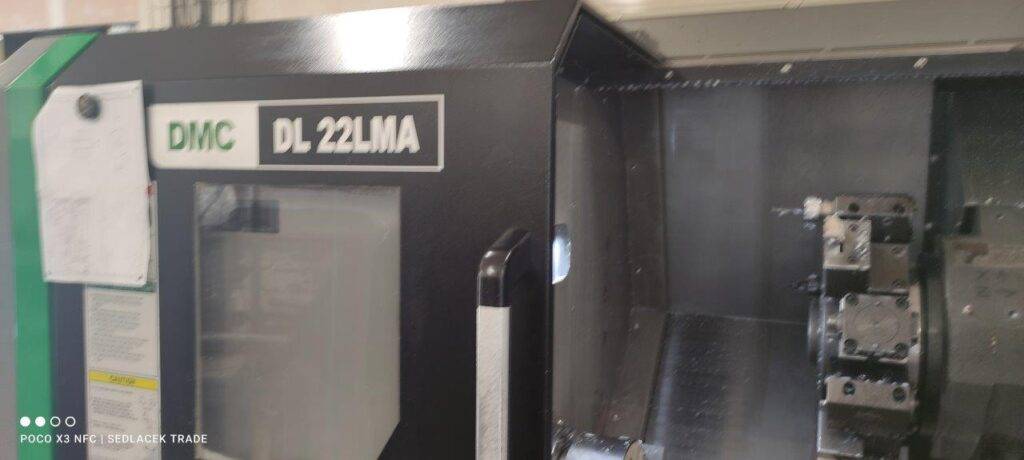

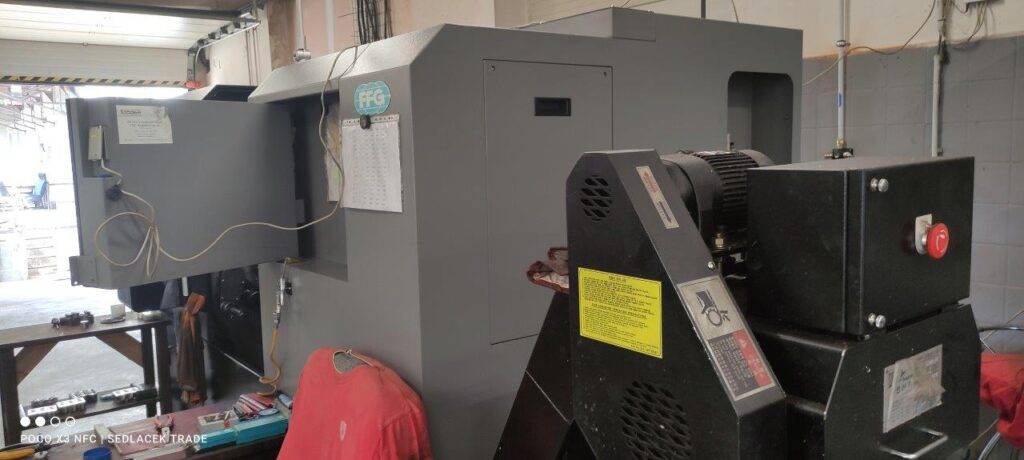

CNC soustružnické centrum

DMC  DL 22LMA

CHARAKTERISTIKA STROJE

  • soustruh se šikmým ložem 45°, jedno vřeteno a jedna nástrojová hlava
  • hlavní části jako podstavec, saně, vřeteník a suport jsou vyrobeny z temperované litiny MEEHANITE, což zaručuje vysokou stabilitu a přesnost po celou dobu životnosti
  • výkonné servomotory jsou přímo připojeny na předepnuté kuličkové šrouby
  • precizní SKF vřetena obsahují ložiska o max. třídě přesnosti P4. Vřeteno běží na maximální třídu přesnosti. Ložiska P4 poskytují vysoký axiální tah a vynikající radiální stabilitu. Vše zajišťuje vysokou přesnost při vysoké náročnosti soustružení
  • stroje tohoto konstrukčního řešení jsou ideální volbou pro vysokoproduktivní obrábění rotačních součástek z děleného a tyčového materiálu nebo z hutních polotovarů
  • řídící systém FANUC dokáže výrazně eliminovat časy nutné k naprogramování výrobku
  • pro tyto stroje je charakteristická vysoká přesnost, rychlost, výkonnost, vysoké otáčky vřetena a vysoký kroutící moment
  • hlavní vřeteno má řízenou C osu s polohováním 0,001°

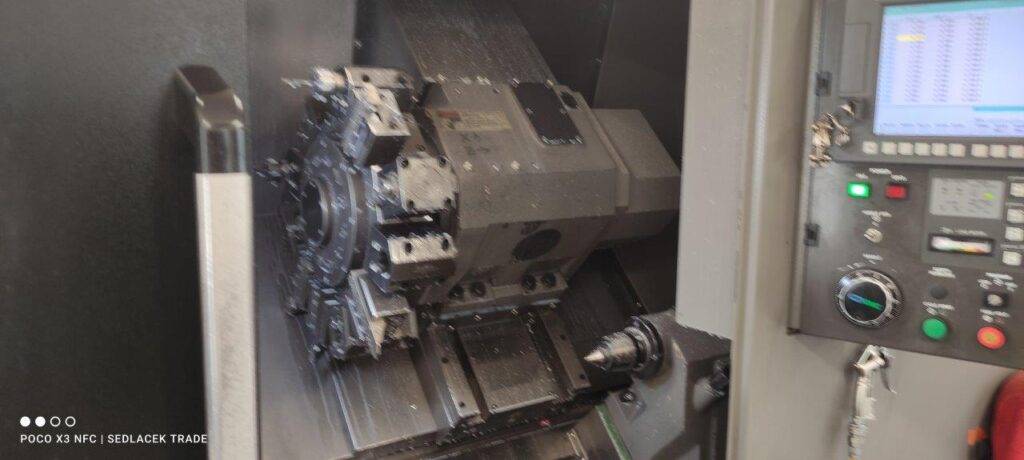

  • 12-ti polohová hydraulická revolverová hlava s diskem BMT55 pro poháněné nástroje obsahuje hydraulickou diskovou brzdu pro zvýšení stability během frézování
  • nástrojová hlava s časem výměny 0,2s a rychlost poháněných nástrojů 5 000 ot./min. výrazně přispívá k zefektivnění obrábění na těchto soustružnických centrech
  • nástrojová sonda slouží pro zkrácení času při seřizování nástrojů a zajišťuje vhodné podmínky pro obrábění

STANDARDNÍ VYBAVENÍ STROJE

4f70c dmc 2
CNC soustružnické centrum 4
  • řídící systém FANUC 0i-TF včetně 10.4“ COLOR TFT LCD + manual guide i

          s možností simulace obrábění

  • vřeteno chlazené olejem
  • 8“ (203 mm) hydraulické tříčelisťové sklíčidlo
  • součástí sklíčidla je 1 sada měkkých čelistí
  • vřeteno lze upnout a rozepnout přes M funkci
  • nástrojová sonda RENISHAW
  • lopatka pro zachycování obrobku
  • C osa na hlavním vřetenu
  • 12-ti polohová hydraulická revolverová hlava EWS

        s diskem (BMT 55)

db483 dmc 3
CNC soustružnické centrum 5
  • základní sada držáků

                    4x U vrtací držáky (40 mm)

                    3x vrtací držák (40 mm)

                    1x soustružnický čelní držák (25 mm)

                    5x pouzdro vyvrtávací tyče

                    2x přímý poháněný držák nástrojů (ER25)

                    2x 90° poháněný držák nástrojů (ER25)

  • C osa na hlavním vřetenu
  • kompletní chladící systém
  • vnitřní chlazení nástroje
  • oil skimmer
  • automatický mazací systém
  • kompletní zakrytování pracovního prostoru
  • posuvné dveře s okny
  • výměník tepla elektrické skříně
  • integrovaná hydraulická jednotka
  • vzduchová pistole
  • osvětlení pracovního prostoru
  • tří barevné indikační světlo
  • článkový dopravník třísek včetně vozíku na třísky
  • příprava pro podavač ,,INTERFACE“
  • transformátor
  • CE

HLAVNÍ TECHNICKÉ ÚDAJE

Základní údaje:
max. točný průměr nad ložemmm550
max. točný průměr nad příčným suportemmm360
max. průměr obráběnímm280
pracovní délkamm500
Vřeteno:
ústí hlavního vřetena A2-6
vrtání hlavního vřetenamm76
průchod hlavního vřetenamm64
otáčky hlavního vřetenaot./min.4 000
velikost hydraulického sklíčidlamm210
Revolverová hlava:
typ hlavy – EWS BMT 55
nástrojová místa/DIN 12/DIN 5480
rozměr upínaných nástrojůmm25 x 25
průměr vrtacích nástrojůmm40
otáčky poháněných nástrojůot./min.5 000
Koník:
průměr pinolymm80
hydraulické vysunutí pinolymm80
kužel pinoly MT4
pojezd koníkumm530
max. zatížení pinoly koníkukg690
Posuvy:
osa Xmm200
osa Zmm550
rychlost posuvu osy X / Zm/min.24 / 24
řezná rychlost osy X, Zmm/ot.0.001 – 500
Motor:
výkon hlavního vřetenakW11 / 15
výkon poháněných nástrojůkW2,2 / 3,7
osy X / ZkW3 / 3
chladící čerpadloW400
Kapacita nádrže:
nádrž hydraulikyl14
nádrž chlazeníl190
Údaje stroje:
rozměr strojemm2 960 x 1 650
výška strojemm2 050
hmotnost strojekg4 450
