CNC soustruh Doosan Puma 3100M

CNC soustruh Doosan Puma 3100M 5 1

CNC soustružnické obráběcí centrum – s poháněnými nástroji

rok výroby 2011

3-osé, ř.s. Fanuc i-series

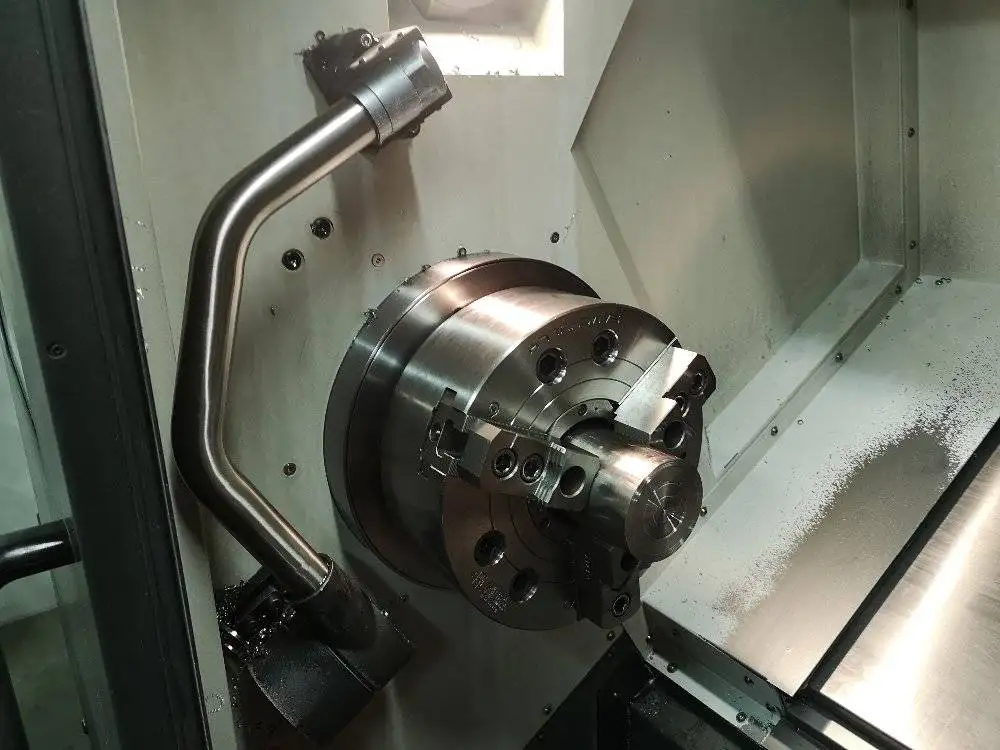

hydraulické sklíčidlo standart se 3 čelistmi průměr 315
sada měkkých a tvrdých čelistí
držáky nástrojů pro vnější a čelní soustružení – 6x
držáky pro stopkové nástroje – 4x
1 x sada redukčních vložek pro držáky stopkových nástrojů
6x přímý držák poháněného nástroje v ose X pro kleštiny ER-32
2x zpětný držák poháněného nástroje v ose Z pro kleštiny ER-32
sada kleštin ER-32, pinola koníku v cyklu
systém automatického odměřování nástrojů – sonda
pásový dopravník třísek umístěný v nádrži vyústění doprava ( nefunkční, nutno opravit )
olejový odlučovač olejů – skimer
nástrojová hlava pro 12 nástrojů – všechny pozice poháněny
vysokotlaké chlazení – 6 bar

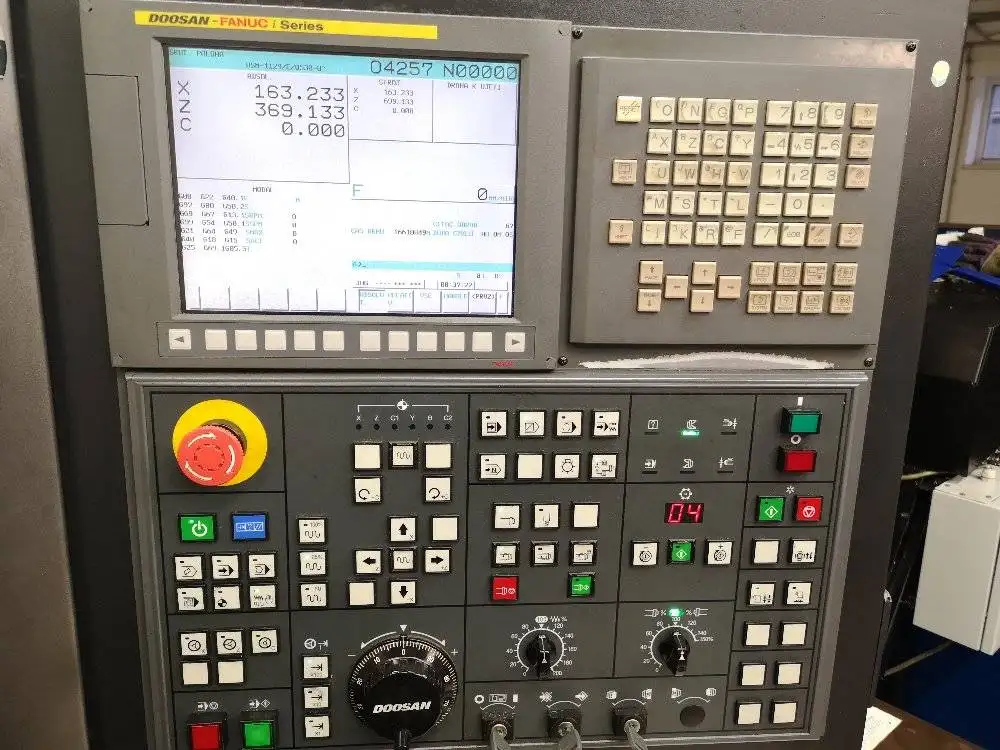

FANUC MANUAL GUIDE i, barevný 10,4´´ LCD display

otáčky vřetene 20 – 2800 ot/min
výkon motoru vřetene při nízkém převodu 13/22 kW a při vysokém převodu 18,5/22 kW
průměr otvoru vřetena 115 mm
zdvih ose X – 293, v ose Z – 830 a v ose C +/-360°
max. délka soustružení 760 mm
max. průměr soustružení 420 mm

rozměry stroje: 4700 mm x 2000 mm x 2000 mm (š x h x v), hmotnost stroje 6.000 kg.
