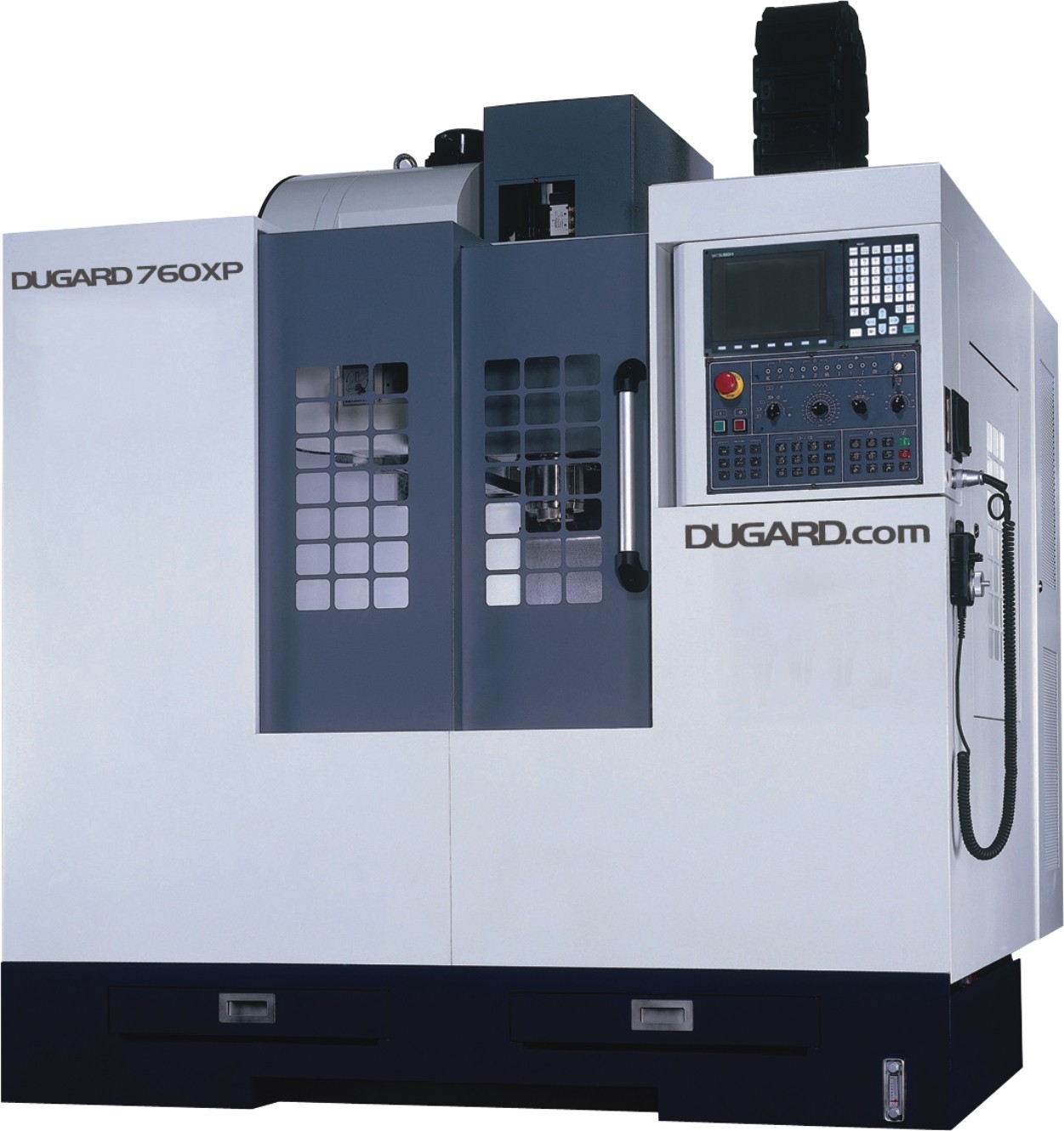

Dugard 760XP 1

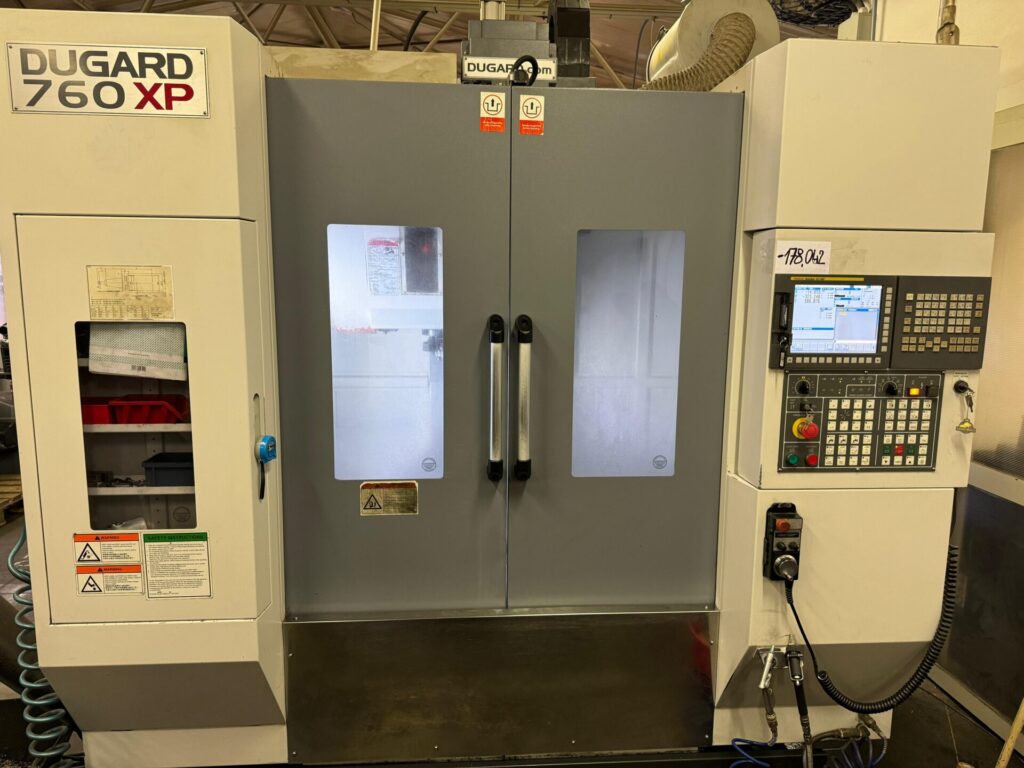

CNC vertikální obráběcí centrum Dugard 760XP

OdSedlacek Trade
Obsah

Nabízíme k prodeji cnc obráběcí centrum Dugard 760 XP

Rok výroby 2016

CHARAKTERISTIKA STROJE

  • masivní litinová konstrukce z jemnozrnné litiny Meehanite nabízí vysokou pevnost v tahu,

          stejně jako dlouhodobou odolnost proti opotřebení

  • široký základ
  • předpjaté kuličkové šrouby s vysokou přesností na všech třech osách
  • cenově nejdostupnější
  • valivé vedení pro osy X, Y a Z
  • bez deformace při zatížení
  • sloup ve tvaru skříně
  • rychle reakce

STANDARDNÍ VYBAVENÍ STROJE

  • řídící systém FANUC OiMF 10,4“LCD
  • Manual guide i
  • úplné krytí pracovního prostoru

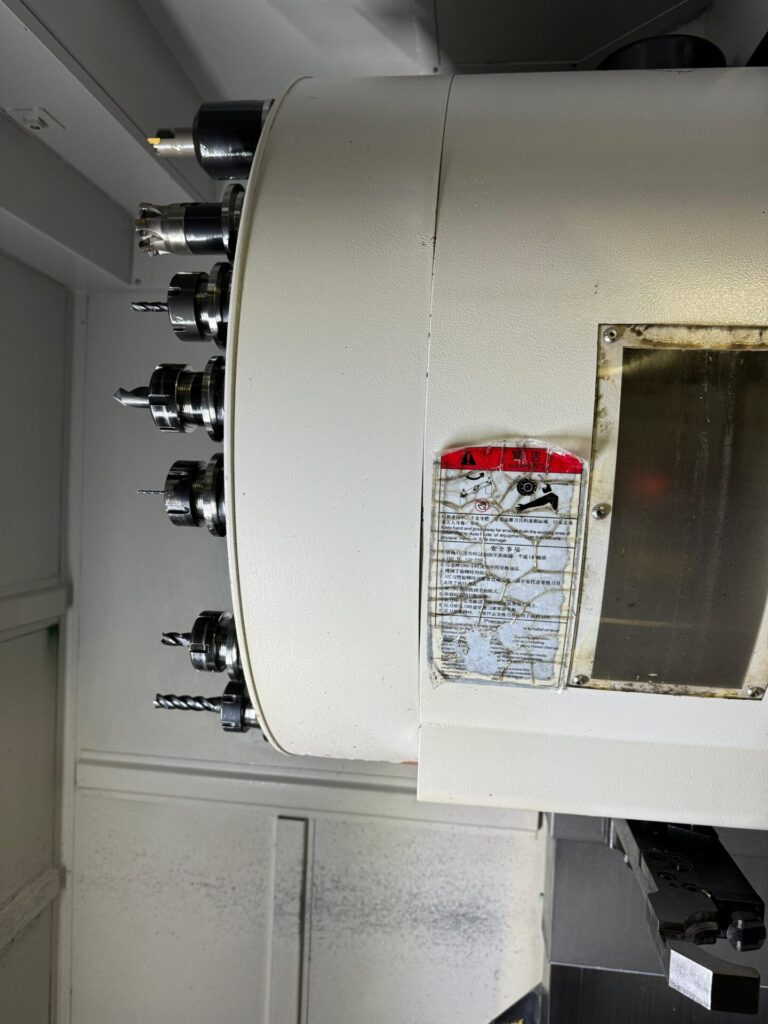

  • automatický zásobník pro 28 nástrojů
  • ofukování kužele vřetena vzduchem
  • automatické mazání
  • osvětlení pracovního prostoru
  • zakrytí všech os
  • kužel vřetene BT40
  • tlačítko ovládání upínání nástrojů
  • středové upínání nástrojů
  • světelná signalizace stavu stroje
  • vřeteno 12 000 ot./min.
  • vysokotlaké chlazení středem vřetene 20bar
  • příkon motoru 11 kW
  • šroubový dopravník třísek
  • MPG ruční kolečko
  • přímé závitování
  • RS 232 rozhraní
  • CE

 HLAVNÍ TECHNICKÉ ÚDAJE

Pracovní stůl:
rozměr stolumm910 x 380
max.zatížení stolukg1 100
T drážkymm4 x (80 x 16)
Pojezdy:
pojezd stolu v ose Xmm762
pojezd stolu v ose Ymm430
pojezd stolu v ose Zmm460
rychlost pracovního posuvu v osách X,Y,Zm./min.12,12,10
rychloposuv v osách X,Y,Zm./min.36/36/30
přesnost polohovánímm0,004
opakovatelná přesnostmm+/- 0,002
vzdálenost vřetena od stolumm75 – 535
vzdálenost vřetena od sloupumm420
Vřeteno:
otáčky vřeteneot./min.20 – 12 000
příkon motoru vřetenekW11
kužel vřetene BT 40
max.rozměr upínaného nástrojemm75 x 250
Zásobník stroje:
max.délka nástroje v zásobníkumm250
max.rozměr nástroje v zásobníkumm75
max.hmotnost nástroje v zásobníkukg7
počet nástrojů v zásobníkuks28
čás výměny nástroje (nástroj / nástroj)s2,2
Údaje stroje:
 kapacita nádrže chlazeníL150
celkový příkon strojeKVA25
rozměry strojemm2 596 x 1 935 x 1 880
hmotnost strojekg3 650
