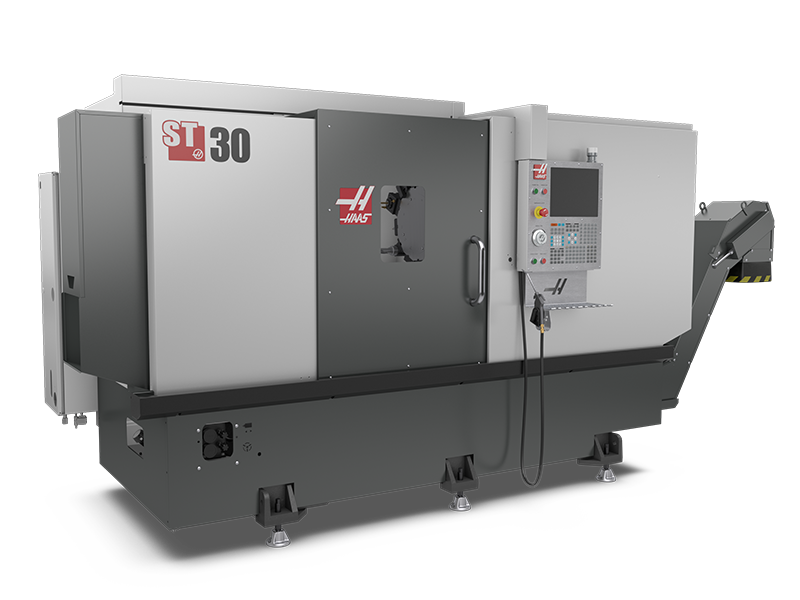

CNC-Drehmaschine Haas ST 30Y

Wir bieten zum Verkauf eine Haas ST 30Y CNC-Drehmaschine, Baujahr 2015, an

Y-Achsen-CNC-Drehmaschine und ermöglicht mit radial und axial angetriebenen Werkzeugen die Herstellung präziser Produkte von allen Seiten in einer Aufspannung.
Es eignet sich für die Bearbeitung von Stahl, Eisen- und Nichteisenmetallen, Kupfer, Messing, Bronze und verschiedenen Kunststoffen.

Baujahr 2015

Technische Daten:

Futtergröße 254 mm
Max. Werkstückdrehung 533 mm
Max. Schnittdurchmesser (mit BMT65-Revolver) 349 mm
Maximale Schnittlänge (variiert je nach Werkstückspannung) 826 mm
Stangenkapazität 76 mm
Zwischen den Mittelpunkten 826 mm
REISEWEGE
Osa X 239 mm
Osa Y ± 51 mm
Osa Z 826 mm

VORSCHUBGESCHWINDIGKEITEN:

Eilgang auf X 12,0 m/min
Rychloposuv na Y 12,0 m/min
Rychloposuv na Z 24,0 m/min

OS-MOTOREN:

Max. Kraft X 18238 N
Max. Kraft Y 10231 N
Max. Kraft Z 22686 N

SPINDEL:

Max. Leistung 22,4 kW
Max. Drehzahl 3400 U/min
Max. Drehmoment 407,0 Nm bei 500 U/min
Max. Drehmoment mit optionalem Getriebe 1356 Nm bei 150 U/min
Spindeldurchlass ø 88,9 mm

HAUPTSPINDEL-C OS:

Max. Leistung 3,7 kW
Max. Drehzahl 60 U/min
Positionierung (±) 0,01 °
Bremsdurchmesser 353 mm
Bremshaltemoment 339 Nm

UNTERSPINDEL:

Futtergröße 165 mm
Max. Drehzahl 4100 U/min
Maximale synchronisierte Drehzahl mit der Hauptspindel 4100 U/min
Spindeldurchlass Ø 46,0 mm x 40,6 mm TIEF
Durchgangsadapter-Axialstanzsatz Ø 46,0 mm x 78,5 mm tief
Stanzset (undurchdringlich) Ø 26,2 mm x 124,7 mm TIEF
Spindelbohrung (ohne Spannfutter und Stempelsatz) 58,7 mm
Integriertes Bremsmoment 23 N/m
Genauigkeit der Spindelausrichtung (erfordert SO) ± 0,02°
Schnelle Bewegungen (B-Achse) 10 m/min

Turm:

Anzahl der Werkzeuge 12 Positionen
Hinterer Spindelabstand (von der Rückseite des Revolvers) 102,0 mm
LIVE-WERKZEUGKOPF
Max. Drehzahl 4000 U/min

ALLGEMEIN:

Kühlmittelvolumen 208 L
ERFORDERLICH LUFTVORBEREITUNG
Luftverbrauch 113 l/min bei 6,9 bar
3/8 Zoll gerader Luftschlauch
Kupplung (Luft) 3/8 Zoll
Min. Luftdruck 5,5 bar
ELEKTRISCHE SPEZIFIKATIONEN
Spindeldrehzahl 3400 U/min
Spindelleistung 22,4 kW
AC-Eingangsspannung (3 Phasen) – niedrig 220 VAC
Nennstrom (3 Phasen) – niedrig 70 A
AC-Eingangsspannung (3 Phasen) – Hoch* 440 VAC
Vollstrom (3 Phasen) – Hoch* 35 A
